Jul 30, 2018    |      0 comments

DC 모터의 돌입전류를 제한하는 방법

NCT 써미스터를 사용하며, 용량은 다음과 같이 계산한다.

  • Inrush Current – 전류의 3-4배 (ex: 0.25A 일 경우, 1A)
  • NTC써미스터가 흡수해야할 에너지계산(E = V x I x Time) – 24V x 1A x 0.2 sec = 4.8 Jouls
  • Rmin  계산 (입력전압/원하는 최대 전류)  – 24V/0.5A = 48 ohm <= 48ohm 보다 큰 값의 부품을 찾는다.

이렇게 해서 전체 리스트에서 부품을 찾는다.

참고: https://www.ametherm.com/blog/inrush-current/dc-motor-inrush-current

Jul 7, 2018    |      0 comments

임베디드 시스템 개발 방법의 변화

아두이노가 기존의 전통적인 하드웨어 개발을 바꾸어 놓았고, 이후에 Raspberry Pi와 저가의 ESP8266가 오픈소스하드웨어 시장의 3축으로 자리를 잡았다. 최근의 추세는 Adafruit의 제품이 이 시장을 주도하고 있는 느낌이다.

Feather 보드의 폼펙터가 디펙토스텐다드화되고 있으며, Javascript를 사용하는 Espruino, Python을 사용하는 CircuitPython 보드처럼 스크립트 프로그래밍 언어가 임베디드 개발에 사용되고 있다. 이런 보드들은 스트립트 언어를 사용하기 때문에 개발툴을 따로 설치할 필요가 없고, 보드를 컴퓨터의 USB 포트연결하면 외장 메모리도 잡히므로 파일하나만 수정해서 copy해서 넣으면 동작을 한다.

참고 자료

Jun 29, 2018    |      0 comments

엣지 컴퓨팅, 포그 컴퓨팅, 클라우드렛

엣지 컴퓨팅은 IoT기기들이 생성한 데이터를 데이터센터나 클라우드까지의 기나긴 경로를 통해서 송신하는 대신 데이터가 생성된 위치에서 더 가까운 곳에서 처리될 수 있도록 함으로써 중요한 데이터를 준 실시간으로 처리가 가능하게 한다.

의미

중요한 데이터를 지역에서 처리하거나 저장하고, 수신된 모든 데이터를 중앙 데이터센터나 클라우드 스토리지 리포지토리로 보내는 약 10평방미터 이하 규모의 마이크로 데이터센터들로 구성된 메시 네트워크(Mesh Network) – IDC의 정의

  • 엣지 컴퓨팅은 클라우드 컴퓨팅과 대조되는 기술
  • 클라우드 컴퓨팅이 ‘중앙 데이터센터와 직접 소통(communicate)하는’ 방식이라면 엣지 컴퓨팅은 기기 가까이 위치한 일명 ‘엣지 데이터센터’와 주로 소통하며 2차 작업(과 그 결과물의 저장)을 중앙 클라우드에 맡기는 방식
  • 따라서 클라우드에 걸리는 데이터 부하(負荷)가 대폭 줄어 대역폭 상으론 문제가 많았던 부분이 크게 개선될 수 있음.
  • 결국은 클라우드 컴퓨팅 방식을 보다 정교하게 만든 형태

응용

  • IoT기기등으로 인해 데이터양의 증가
  • 접속 환경이 열악해서 IoT 기기들이 중앙 클라우드에 끊임없이 연결하는 것이 비효율적인 경우
  • 지연에 민감한 정보 처리의 경우 – 데이터가 처리를 위해 데이터센터나 클라우드까지 이동할 필요가 없기 때문에 지연시간이 줄어듬. 이는 금융 서비스나 제조처럼 ms 단위의 지연시간에도 민감한 상황에서 이상적임.
  • 많은 양의 데이터를 만들어 내고 있지만 데이터의 대부분은 중요하지 않은 경우.  예를 들면 수천 개의 센서를 가지고 있는 바다 한 가운데 있는 석유 시추시설. <= 데이터 그 자체가 시스템이 정상적으로 작동하고 있다는 사실을 보여주는 것이기 때문.
  • 통신업체의 차세대 5G 네트워크 확장 – 5G를 구축하면서 5G 송수신 타워 자체에 마이크로 데이터센터를 추가. 기업 고객들은 에지 컴퓨팅을 하기 위해 이런 마이크로 데이터센터를 소유하거나 임대하게 되면, 통신 업체가 보유하고 있는 더 방대한 네트워크로의 게이트웨이에 직접 액세스할 수 있고, 그렇게 되면 퍼블릭 IaaS 클라우드 공급업체에 연결할 수 있게 됨.

    클라우드 컴퓨팅 아키텍트(architect)로 잘 알려진 재너카이럼(Janakiram MSV)은 “엣지 컴퓨팅 환경에선 세 개의 층, 즉 1) 데이터 소스(data source) 2)인텔리전스 레이어(intelligence layer) 3)실천 가능한 인사이트(actionable insight)가 서로 맞물리며 상호작용한다”라고 주장

    엣지 컴퓨팅에서 머신 러닝은 엣지와 클라우드 간 파트너십을 규정한다. 클라우드는 대용량 데이터 세트와 복잡한 알고리즘에 기초해 머신 러닝 모델을 창출, 엣지 플랫폼에 넘겨준다. 그러면 엣지 플랫폼은 해당 모델을 이용, 실시간으로 데이터 세트를 처리하게 된다. 이 과정에서 엣지 층(layer)과 클라우드 층을 연결해주는 게 바로 인텔리전스 레이어, 곧 엣지 컴퓨팅 체계의 두 번째 차원이다.

    엣지 컴퓨팅 시스템 사용자(이를테면 기업의 정책 결정자)는 인텔리전스 레이어가 제공한 분석에 기초해 정확한 판단을 내릴 수 있다. 이게 바로 엣지 컴퓨팅의 세 번째 요소, 곧 실천 가능한 인사이트다. 요컨대 엣지 컴퓨팅은 머신 러닝의 지원에 따라 과거 인간 전유물로 간주됐던 창의적 인사이트를 기계로 창출, 인간에게 제공하는 시스템이다. 이 같은 작동 기제는 곧 엣지 컴퓨팅이 ‘가장 바람직한 행동을 위한 판단’을 도출해낼 수 있는 근거이기도 하다.

    엣지 컴퓨팅은 ‘클라우드-엣지-디바이스’라는 (물리적 차원의) 3중 구조를 띤다. 동시에 ‘데이터 소스-인텔리전스 레이어-실천 가능한 인사이트’라는 (형이상학적) 3중 구조를 취하고 있기도 하다. 말하자면 ‘2중적 3중 구조’인 셈.

    포그 컴퓨팅

    에지 기기들과 클라우드 간의 네트워크 연결을 가리킨다. 반면에, 에지 컴퓨팅은 에지 기기 가까이에서 수행되는 컴퓨팅 과정을 좀 더 구체적으로 가리킨다. 그렇기 때문에, 포그 컴퓨팅은 에지 컴퓨팅을 포함하면서, 처리된 데이터를 최종 목적지까지 보내기 위해 필요한 네트워크도 포함하고 있다.

    관련 용어

    • 에지 기기(Edge Device) : 데이터를 생성하는 모든 기기가 될 수 있다. 에지 기기는 데이터를 생성 또는 수집하는 센서, 산업용 머신 또는 따른 기기들이 될 수 있다.
    • 에지(Edge) : 에지가 무엇인가는 용도에 따라 달라진다. 통신 분야에서 에지는 아마도 휴대 전화기 또는 송수신 타워가 될 수 있다. 자동차 시나리오에서는 정비소 바닥의 장비가 되고 기업 IT에서는 노트북이 에지가 될 수 있다.
    • 에지 게이트웨이(Edge Gateway) : 게이트웨이는 에지 컴퓨팅 처리가 수행되는 곳과 더 폭넓은 포그 네트워크 사이의 버퍼이다. 게이트웨이는 네트워크 에지를 넘어서는 더 큰 환경으로의 창구이다.
    • 팻 클라이언트(Fat Client) : 에지 기기에서 어느 정도의 데이터 처리를 할 수 있는 소프트웨어. 단순하게 데이터를 전송하기만 하는 씬 클라이언트(Thin Client)와 상대가 되는 용어이다.
    • 에지 컴퓨팅 장비(Edge Computing Equipment) : 에지 컴퓨팅은 다양한 기존 장비와 신규 장비를 사용한다. 여러 가지 기기, 센서 그리고 머신들을 인터넷 액세스 가능하게 만들기만 하면 에지 컴퓨팅 환경에서 작동하게 할 수 있다. 시스코를 비롯한 다른 하드웨어 공급업체들은 현장 환경에서 사용할 목적으로 외장이 강화된 견고한 네트워크 장비 라인을 보유하고 있다. 다양한 컴퓨트 서버, 컨버지드 시스템 그리고 심지어는 AWS 스노우볼(Snowball) 같은 스토리지 기반 하드웨어 시스템까지도 에지 컴퓨팅 배치에 사용될 수 있다.
    • 모바일 에지 컴퓨팅(Mobile Edge Computing) : 통신 시스템 특히, 5G 시나리오에서 에지 컴퓨팅의 확장을 가리킨다

    참고

Apr 26, 2018    |      0 comments

Nucleo 보드에서의 printf

임베디드 보드에서의 Hello World인 blink 테스트를 끝나면 printf를 찍기위해 UART를 연결하고 테스트를 한다. Nucleo 보드에서도 마찬가지로 작업을 하는데, 회로도를 보면 아두이노 핀 호환 컨넥터의 TX, RX핀에 연결이 되어있다. 하지만 자세히 회로도를 보면 default 연결은 이 핀들이 아니라 ST-Link칩에 연결이 되어 있다. 즉 UART2의 경우 ST-Link를 통해서 USB 컨넥터에 연결이되고 virtual COM port로 잡힌다. 매뉴얼에 보면 다음과 같이 나온다.

The USART2 interface available on PA2 and PA3 of the STM32 microcontroller can be connected to ST-LINK MCU, ST morpho connector or to Arduino connector. The choice can be changed by setting the related solder bridges. By default the USART2 communication between the target STM32 and ST-LINK MCU is enabled, in order to support virtual COM port for MbedTM (SB13 and SB14 ON, SB62 and SB63 OFF). If the communication between the target STM32 PA2 (D1) or PA3 (D0) and shield or extension board is required, SB62 and SB63 should be ON, SB13 and SB14 should be OFF. In such case it is possible to connect another USART to ST-LINK MCU using flying wires between ST morpho connector and CN3.

따라서 아두이노 핀 호환핀에 연결을 하려면 점퍼 설정을 다시해야 하는데, printf를 위해서라면 virtual COM port를 사용하면 되니 그럴 필요는 없다.

관련 코드

Feb 5, 2018    |      0 comments

Inkscape 듀얼모니터 문제

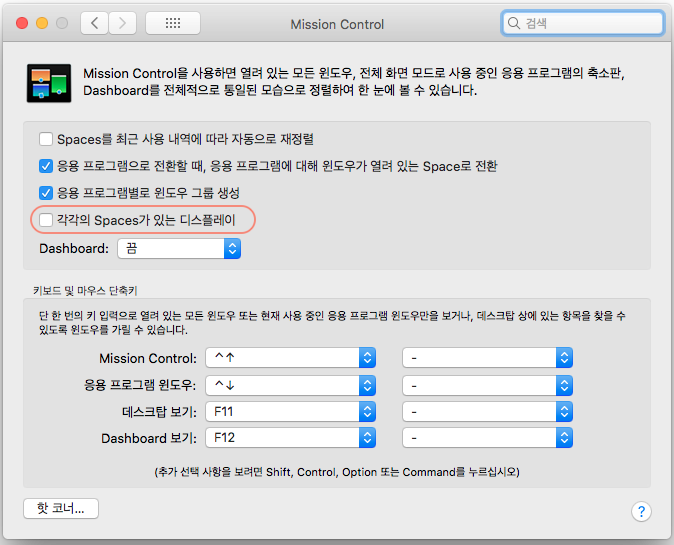

맥용 Inkscape를 듀얼모니터에서 사용하면 프로그램이 각각의 모니터에서 사라진다. 문제의 원인은 Xquartz의 버그라고 하는데, 미션컨트롤에서 “각각의 Spaces가 있는 디스플레이” 설정을 해제하고 재부팅하면 된다.

Dec 21, 2017    |      0 comments

LCD 타입별 특징

Display Type TN LCD HTN LCD STN LCD FSTN LCD
Advantage cheapest cheaper a big  view angle have all the advantage of STN
A wide range of applications a wiser view angle than TN Diversity of display mode a better background color
easy to produce easy to produce It can realize multichannel drive and large amount of displayed information
best effect in display Black and white
Disadvantage a small view angle a small view angle a few more manufacturing process have all the disadvantage of STN
simple display mode ordinary display effect a high requirement for raw material a higher cost than STN
low contrast ratio low contrast ratio a high requirement for manufacturing process and equipment
The liquid crystal molecules twist angle 900 1100 2100-2550 2100-2550
contrast ratio acceptable good better best
Bios statics-1/16 1/8-1/16 1/16 above 1/64 above
Display positive white background and black letter white background and black letter yellow and green background and black letter (yellow and green  film) white background and black letter
negative black background and white letter black background and white letter blue background and white letter (blue film) black background and white letter
price cheapest cheaper cheap high


출처:  https://www.displaybly.com/lcd-news/the-comparison-of-tn-htn-stn-fstn-lcd/



Dec 20, 2017    |      0 comments

TMC2100 모터드라이버

TMC2100 스텝 모터드라이버는 다음과 같은 특징이 있다. 특히 stealthChop이라는 기능으로 모터의 소음을 줄여준다.

FEATURES AND BENEFITS

  • 2-phase stepper motors up to 2.0A coil current (2.5A peak) Standalone Driver
  • Step/Dir Interface with microstep interpolation microPlyerTM
  • Voltage Range 4.75… 46V DC
  • Highest Resolution 256 microsteps per full step
  • stealthChopTM for extremely quiet operation and smooth motion
  • spreadCycleTM highly dynamic motor control chopper Integrated Current Sense Option
  • Standstill Current Reduction
  • Full Protection & Diagnostics (two outputs)
  • Small Size 5x6mm2 QFN36 package or TQFP48 package

모터의 전류제한을 위한 설정

Formulas for calculating the values:

Irms = (Vref * 1.77A) / 2.5V

Irms = Vref * 0.71

Imax = 1.41 * Irms

Vref = (Irms * 2.5V) / 1.77A

Vref = Irms * 1.41

Vref = Imax

Example: A voltage of 1.0V at the VREF pin sets the motor current to 0,71A Irms / 1A Imax.

Vref = (Irms * 2.5V) / 1.77A

1V = (0,71A * 2.5V) / 1.77A

주의사항

모듈의 경우 제조사마다 연결이 조금씩 다를 수있으니 제조사의 가이드를 확인해야 함

관련자료

Oct 23, 2017    |      0 comments

AC 전원

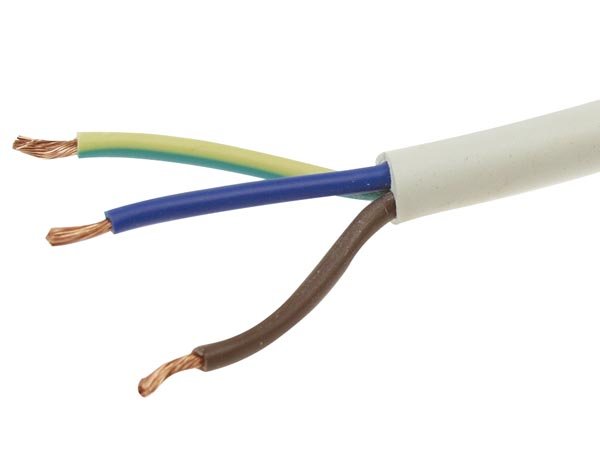

교류용 전선(3선)의 극성

접지선(EARTH)

중립선(NEUTRAL) –

전력선(LIVE)        +

퓨즈는 전력선(LIVE)에 연결한다.

Hi-link사의 AC/DC 컨버터 모듈

데이터 시트에 AC연결이 어떻게 되는지 안나와 있는데, 위쪽이 N(Neutral)이고 아래핀이 L(Live)이다.

어떤 블로거의 이 모듈과 관련해서 테스트한 자료1 – Conducted emission fail 됨. 그래서 이후에 테스트한 자료 <= 결론은 싼 중국 파워제품을 무턱대로 사용하면 인증에서 골치아픔. 🙁
